PEC Verankerungslaschen

PEC Verankerungslaschen mit Verzahnungsrillen in der Lasche und in der Gegenplatte garantieren eine statisch optimale Lastübertragung.

Durch die Anordnung der vertikalen und horizontalen PEC Ankerschienen ist eine genaue und dreidimensionale Befestigung gewährleistet.

PEC Verankerungslaschen

PEC Sandwichplattenanker (SPA)

Neu in unserem Sortiment!

PEC SPA sind ideal zur Verbindung der Trag- und Vorsatzschichten von Sandwichplatten geeignet. Sie haben die Funktion das Eigengewicht der Vorsatzschale, sowie anteilige Horizontalkräfte aus Wind und Temperatureinwirkungen in die Tragschicht zu übertragen.

PEC-SPA Vorteile

  • Hoher Korrosionsschutz durch beständigen Edelstahl
  • Reduziert Planungs- und Montageaufwand
  • Geprüfte Sicherheit durch bauaufsichtliche Zulassungen
  • EnEV-kompatibel mit minimalen Wärmebrücken durch das Befestigungssystem
  • Nachhaltigkeit durch Edelstahl
  • Ermöglicht die Herstellung von Sandwichelementen im positiv und negativ Verfahren
  • Isolationsschichtdicke bis zu 400 mm möglich

PEC Sandwichplattenanker

Download

PEC Dandwichplattenanker Katalog 2015

Download Katalog

PEC Verankerungstechnikprogramm

PEC Ankerschienen und Schrauben

PEC Ankerschienen mit dem passenden Schraubensortiment sind ideal für die schnelle, zuverlässige und kostengünstige Befestigung unterschiedlicher Konstruktionselemente.

Für die PEC Ankerschienen und Schrauben wurden vom Deutschen Institut für Bautechnik die Europäisch Technischen und Nationalen Zulassungen erteilt.

Zudem können wir bei Bedarf Sonderformen anfertigen.

Verankerungstechnik Ankerschienen

PEC Trapezblechbefestigungen

Mit einbetonierten PEC Trapezblechbefestigungsschienen lassen sich Stahltrapezbleche einfach und zuverlässig an Bindern und Stützen montieren. PEC Trapezblechbefestigungsschienen sind vom Deutschen Institut für Bautechnik bauaufsichtlich zugelassen.

Verankerungstechnik Trapezblechbefestigung

PEC Maueranschlusssysteme

Mit den PEC Maueranschlusssystemen wird ein sicherer und langfristiger Verbund von Mauerwerken an Beton- oder Stahlkonstruktionen hergestellt. Die Maueranschlussschienen werden in die Betonkonstruktionen einbetoniert.

Maueranschlusssysteme

Für den nachträglichen Einbau von Wänden mit einer sicheren Verbindung zur Anschlusswand ist das Maueranschlusssystem PEC-TEC bestens geeignet.

Maueranschlusssysteme

Download Katalog "Technische Informationen PEC Verankerungstechnik"

Download "Preisliste & Lieferprogramm Verankerungstechnik 2022"

PEC Ankerschienen und Schrauben

PEC Ankerschienen sind ideal für die schnelle, zuverlässige und kostengünstige Befestigung unterschiedlichster Konstruktionselemente. Die einfache und flexible Justierbarkeit spart Zeit und damit Geld. Die PEC Ankerschienen sind in Edelstahl und feuerverzinkt lieferbar.

PEC Ankerschienen in Sonderformen sind auf Anfrage lieferbar.

Unsere in die Füllung integrierte Reißleine ermöglicht ein einfaches und komplettes Entfernen der Füllung aus der Schiene. Durch die Entfernung der gesamten Füllung an einem Stück kommt es nicht zu Verunreinigungen auf der Baustelle durch Reste einer Styroporfüllung.

Ein umfangreiches Zubehörprogramm bietet ideale Voraussetzungen in verschiedenen Anwendungsbereichen der Verankerungs- und Montagetechnik.

Wir bemessen als einer der ersten Hersteller unsere kalt- und warmgewalzten Ankerschienen gemäß ETA-16/0929 unter Anwendung des auf dem Eurocode 2 basierten TR047. Das neue Modell hat internationale Gültigkeit und ermöglicht eine Bemessung der Befestigung auf dem aktuellsten Stand der Technik. Dies führt zu optimierten, sicheren Befestigungslösungen für Ihre zukünftigen Projekte.

Ankerschienen-Schrauben

Vorteile der PEC Ankerschienen:

  • Die Europäisch Technische Zulassung
  • Warmgewalzte PEC Ankerschienen sind für dynamische Belastungen bestens geeignet
  • Keine Beschädigung der tragenden Bewehrung
  • In der Betondruck- und Betonzugzone einsetzbar
  • Korrosionsschutz durch Feuerverzinkung oder Edelstahlausführung
  • Vorplanung verkürzt die Bauzeit
  • Zeitersparnis und Reduzierung der Brandgefahr durch Schrauben statt Schweißen
  • Jederzeit nachjustierbar
  • Einfachste Montage ohne kompliziertes Werkzeug
  • Kein Bohren nötig, folglich auch kein Lärm und keine Vibrationen
  • Integrierte PEC Reißleine zum sauberen Entfernen der Füllung
  • Effiziente Reihenbefestigungen
  • Umfangreiches Produktsortiment
  • Baustellengerechte Verpackungseinheiten

Mit PEC Trapezblechbefestigungsschienen lassen sich Stahltrapezbleche einfach und zuverlässig an Bindern und Stützen sowie Fenster-und Türrahmen montieren. Sie machen die Arbeit auf der Baustelle sicher, schnell und kostengünstig.

Die PEC Trapezblechbefestigungsschienen werden mit drei unterschiedlichen Ankerformen (Typ A, Typ B und Typ C) und in einer Lieferlänge von 3-Meter angeboten und ermöglichen den Einbau auch in schwierig zugänglichen Bewehrungskörben.

PEC Trapezblechbefestigungen sind bauaufsichtlich zugelassen vom Deutschen Institut für Bautechnik.

PEC-TU Profiltypen

TU Channels D

Vorteile der PEC Trapezblechbefestigungen

  • Bauaufsichtlich zugelassen
  • Anpassung an die vorhandene Bewehrung durch unterschiedliche Ankerformen
  • Lastaufnahme erfolgt sowohl in Quer- und Längsrichtung als auch auf Zug
  • Technisch einwandfreie, schlupfarme Verbindungen
  • Kunststofffüllung verhindert den Kontakt des Bohrers und der Schrauben mit dem Beton
  • Rationelles Verschrauben der Bleche
  • Zeitersparnis durch problemlose Montage ohne Vorbohren
  • Baustellengerechte Verpackungseinheiten

Trapezblechbefestigung PEC-TU Typ A

PEC-TU Typ A

Trapezblechbefestigung PEC-TU Typ B

PEC-TU Typ B

Trapezblechbefestigung PEC-TU Typ C

PEC-TU Typ C

PEC Maueranschlusssysteme

PEC-MS-D Maueranschlusssystem

Mit dem PEC Maueranschlusssystem PEC-MS-D werden Mauerwerke schnell und sicher mit Beton- oder Stahlkonstruktionen verbunden. Nach dem Einbetonieren der Maueranschlussschienen in die Betonkonstruktion lässt sich die reißfeste Kunststofffüllung einfach entfernen. Dann werden die Maueranschlussanker oder die PEC Dünnbettmörtelanker in die Schienen eingeführt und in den Lagerfugenmörtel eingedrückt. Setzrisse werden vermieden, weil der Anker in der Schiene gleiten kann.

Um Verbindungen mit angeschweißten Montageschienen an Stahlkonstruktionen herzustellen, passen PEC Anschlussanker in die handelsüblichen Profile der Abmessung 28/15 und 38/17.

Maueranschlusssystem-MS-D

PEC-TEC Maueranschlusssystem

Das PEC-TEC Maueranschlusssystem ist die ideale Lösung, um schnell, zuverlässig und sicher Wandanschlüsse ohne die sonst aufwendigen Verzahnungen herstellen zu können. Das System ist bestens geeignet, um Mauerwerkswände untereinander oder Mauerwerkswände mit Betonwänden zu verbinden.

Um die sichere Verbindung von nachträglich eingebauten Mauerwerken mit vorhandenen Wänden zu gewährleisten, ist das PEC-TEC Maueranschlusssystem ebenfalls die ideale Lösung. Unabhängig von den Steinformaten können die Anschlussanker in die Maueranschlussschiene eingesetzt werden.

Die Flexibilität des Anschlussankers bleibt auch nach dem Einbau in die Schiene erhalten und verhindert die Bildung von unkontrollierten Rissen im Mauerwerk.

PEC-TEC Maueranschlusssystem



Unser globales Engineering-Team freut sich darauf, Sie bei der Entwicklung von individuellen Produktlösungen zu unterstützen. Bei Interesse an unseren Sonderlösungen setzen Sie sich bitte mit unserer Zentrale in Deutschland in Verbindung.




PEC Ankerschiene ES für Betonfertigstürze

PEC Ankerschienen vom Typ ES fertigen wir in den Profilabmessungen 28/15, 38/17 und 49/30.

Profil und Bügel werden in Edelstahl gefertigt. Der Schieneninnenraum wird durch eine profilierte Styroporfüllung vor dem Eindringen des Betons geschützt. PEC-TA-ES werden in Lieferlängen von 150 mm angeboten.

Fertigsturzwinkel vom Typ PEC-FSW gehören ebenfalls zu unserem Lieferprogramm.

PEC Ankerschiene ES für Betonfertigstürze

PEC Ankerschiene mit verkürztem Anker

PEC Ankerschienen mit verkürzten Ankern für den speziellen Einbau in dünnwandige Betonplatten werden in der Standardabmessung 38/17 angeboten.

Andere Profilabmessungen sind auf Anfrage lieferbar.

PEC Ankerschiene mit verkürztem Anker

PEC Kabelhalterschienen

Die PEC Kabelhalterschienen bestehen aus feuerverzinktem Stahl und sind mit Rückverankerungen zum Einbetonieren oder als glatte Schienen zur nachträglichen Befestigung mit Dübeln erhältlich. Die integrierte Reißleine ermöglicht eine schnelle, vollständige und saubere Entfernung der Füllung.

Die Kabelhalterschienen haben eingestanzte Schlitze mit einem Abstandsmaß von 7,5 cm, so dass das Anbringen der Kabelhalter oder Kabelträgerbänder in diesen Abständen beliebig möglich ist. Um das Eindringen des Betons in die Schlitze zu verhindern, sind die Schlitze zusätzlich abgeklebt.

PEC Kabelhalterschienen

PEC Anschraubschienen

PEC Anschraubschienen zum Einbetonieren sind ideal zum Anschrauben von Fenstern, Türen oder sonstigen Bauelementen.

Die Verwendung der PEC Anschraubschienen machen die Montage sicher, schnell und kostengünstig. Die Anschraubschienen sind in verschiedenen Profilen, Abmessungen und Ausführungen verfügbar.

PEC Anschraubschienen

PEC Anschraubschienen

PEC-TA-P Premium Ankerschiene bietet beste Leistung durch optimiertes Schienendesign

Vorteile auf einen Blick

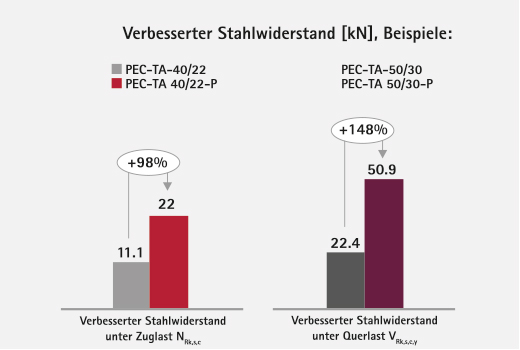

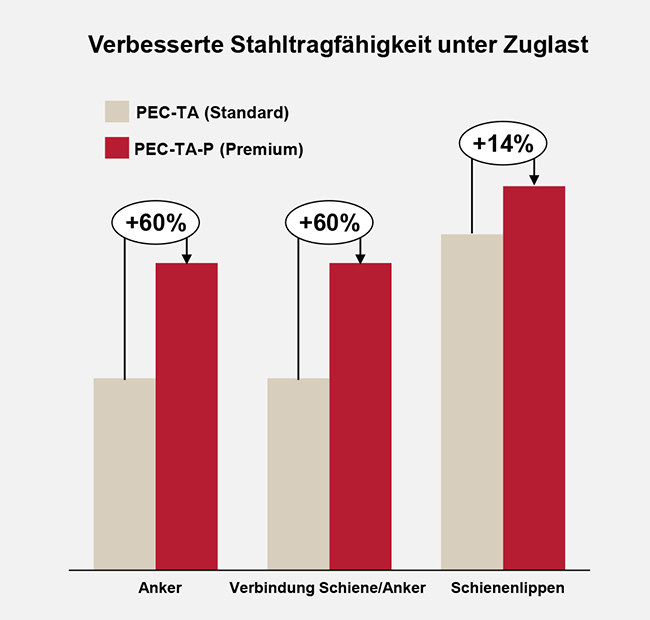

  • Bis zu 98% höhere Tragfähigkeit unter Zuglast

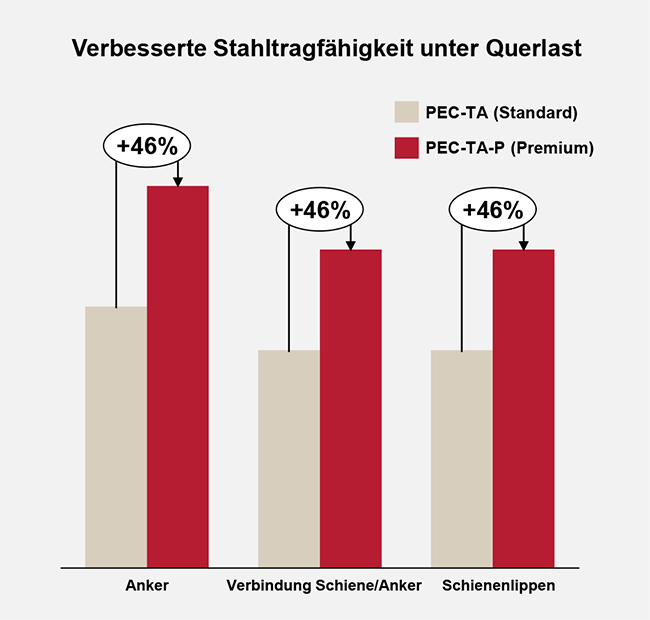

  • Bis zu 148% höhere Tragfähigkeit unter Scherlast
  • Verbesserter Widerstand gegen Betonausbruch durch erhöhte effektive Einbindetiefe hef
  • Umfassende ETA Bewertung mit Daten für 2D, 3D Lasten und Ermüdungswiderstand
  • Verbesserte Anker-/Schienenverbindung durch optimierte Verbindungsgeometrie

Sparen Sie bis zu 40% Materialkosten!

Durch verbesserte Spannungsverteilung mit höheren Stahlkapazitäten, können in vielen Anwendungen größere Anker- schienen durch kleinere, leistungsstarke PEC-TA-P Ankerschienen ersetzt werden.


Download Information

Technische Bewertung PEC-TA(-P)

Technisches Datenblatt PEC-TA-P

Information PEC-TA-P

Neue Preisliste 2022

PEC-TA(-P) warmgewalzte Ankerschienen
ProfilePEC-TA-CE-40/22PEC-TA-CE-40/22-PPEC-TA-CE-50/30PEC-TA-CE-50/30-PPEC-TA-CE-52/34

Schrauben PEC-HBC-40/22 PEC-HBC-40/22 PEC-HBC-50/30 PEC-HBC-50/30 PEC-HBC-50/30
Material Stahl HDG ≥ 50 μm
Edelstahl A4
Stahl HDG ≥ 50 μm
Edelstahl A4
Stahl HDG ≥ 50 μm
Edelstahl A4
Stahl HDG ≥ 50 μm
Edelstahl A4
Stahl HDG ≥ 50 μm
Edelstahl A4

Beispiel: PEC-TA-CE-40/22-P Ankerschiene

verbesserter stahlwiderstand
